SNS柔性防护网-主动系列

作者：hengshengsw 来源：本站原创点击数：更新时间：2011年02月12日【字体：大中小】

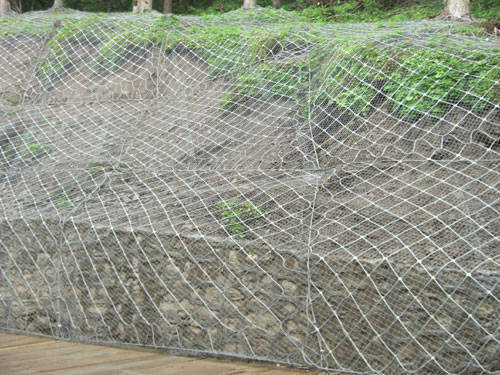

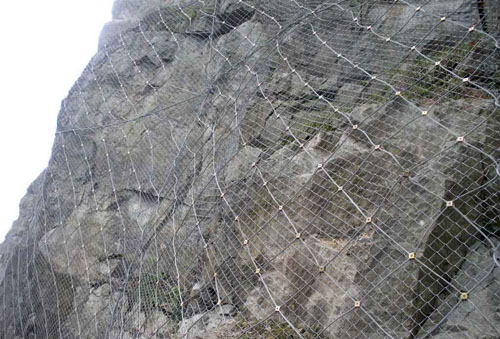

SNS柔性防护网-主动系列适用于紧靠建筑设施旁（无缓冲地带）的风化剥落坡面，采用覆盖固定式：预应力使山坡成为一个牢固的整体，把灾害消灭在萌芽状态。主要产品有以下几种类型： Z1型（石夹土，以石为主、石崩）：锚杆、支撑绳、钢丝网、格栅网。 Z2型（土夹石，以土为主、土崩）：锚杆、钉板（或暗笋、锚索），三维稀土合金高强度抗腐蚀钢丝网（1380-1880N/mm3）、植被绿化。

SNS 主动柔性防护系统主要构件及特征

常用主动网结构配置及防护功能（符合铁道行业标准： TB/T 3089—2004及"中华人民共和国交通行业标准:JT/T528-2004）
型号	网型	结构配置	主要防护功能
GAR1 (普通简单型)	钢丝绳网	边沿（或上沿）钢丝绳锚杆 +支撑绳+缝合绳（ DO/08/300 钢绳网＋上下沿锚固＋上下沿（或横向）支撑绳）	围护作用，限制落石运动范围，部分仰制崩塌的发生
GAR2 (普通型)	钢丝绳网	系统钢丝绳锚杆 +支撑绳+缝合绳，孔口凹坑+张拉 [ 或边沿（上沿）锚固（钢索锚杆 2-4 m 距 4.5m ） + 纵横向支撑绳（ 2- ∮ 16 ） + 钢丝绳网（◇ 08/300/4*4 ㎡） + 缝合绳（∮ 8 ）]	坡面加固，仰制崩塌和风化剥落、的发生，限制局部或少量落石运动范围
GPS1 (普通常用型)	钢丝绳网+钢丝格栅	同 GAR1+钢丝格栅 (GAR1＋SO/2.2/50铁丝格栅)	同 GAR1，有小块落实时选用
★ GPS2 (普通常用型)	钢丝绳网 +钢丝格栅	同 GAR2+钢丝格栅 [或边沿（上沿）锚固（钢索锚杆2-4 m 距4.5m）+纵横向支撑绳（2- ∮ 16）+钢丝绳网（◇08/300/4*4㎡）+缝合绳（∮8）+SO/2.2/50铁丝格栅+系统锚固]	同 GAR2，有小块危石或土质边坡时选用
GER1	钢丝格栅	同GAR1但用铁线缝合（ SO/2.2/50 铁丝格栅，上下沿锚固，上下沿支撑绳）	同GAR1，但落石块体较小且寿命要求较短时选用，以碎落防护为主
GER2	钢丝格栅	同GAR2但用铁线缝合（ SO/2.2/50 铁丝格栅，上下沿锚固，纵横沿支撑绳）	同GAR2，但危石块体较小且寿命要求较短时采用
GTC-65A	高强度钢丝格栅	预应力钢筋锚杆+孔口凹坑+缝合绳（根据需要选用边界支撑绳和钢丝绳锚杆）	同GPS2，能满足可达100年的更长的防腐寿命要求，但其加固能力仅为其70%~80%左右，不适合于体积大于1立方米大块孤危石加固
GTC-65B	高强度格栅	预应力钢筋锚杆（根据需要选用边界支撑绳和钢丝绳锚杆）	同GAR1，能满足可达100年的更长的防腐寿命要求，但不适合于体积大于1立方米大块落石防护
MG - GPS2	钢丝绳网 +钢丝格栅+深度固坡钢筋锚杆	同 GPS2+钢丝格栅 +深度固坡钢筋锚杆 [或边沿（上沿）锚固（深度固坡钢筋锚杆 2-8 m 间距模数2.25m）+纵横向支撑绳（ ∮ 16/ ∮ 12）+钢丝绳网（◇08/300/4*4㎡）+缝合绳（∮8）+SO/2.2/50铁丝格栅+系统锚固张拉垫板]	坡面加固 +坡体深层锚固，仰制坡体崩塌和表层风化剥落的发生，限制坡体滑坡及局部落石运动范围 .可用于有小块危石或土质或土夹石边坡的治理.
MG - GPS2-L	同 MG - GPS2	同 MG - GPS2+坡面织草绿化	同 MG - GPS2+坡面织草绿化
注：1、上表型号中后边数字代表被动防护网的能量吸收能力；如“050”表示系统最大能量吸收能力为 500kj，“150”表示系统最大能量吸收能力为1500kj，依次类推； 2、以上被动柔性防护系统“主要构件及特征”如有与你的设计图不完全符合之处，本公司可按照你的设计图要求进行加工制造；3、产品质量标准均符合“中华人民共和国铁道行业标准：TB/T 3089—2004”及"中华人民共和国交通行业标准JT/T528-2004".
